Contenu de l'audit BIM Shaker

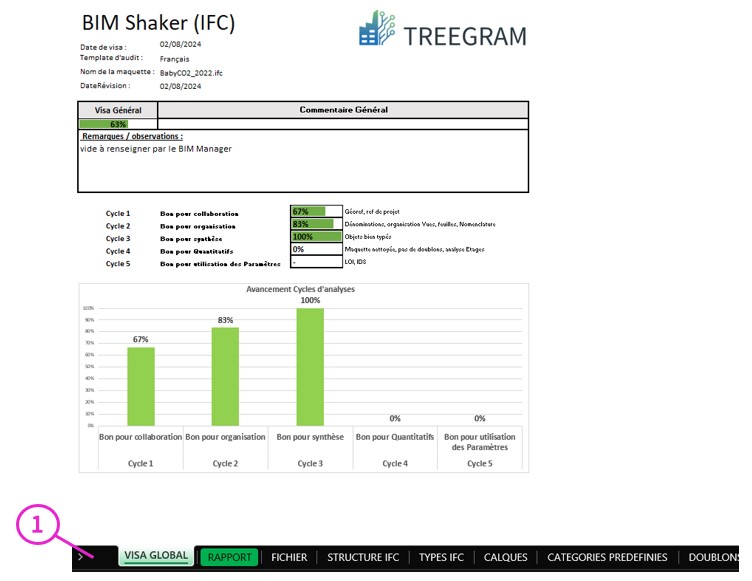

1 : L’audit contient 3 types d’onglets :

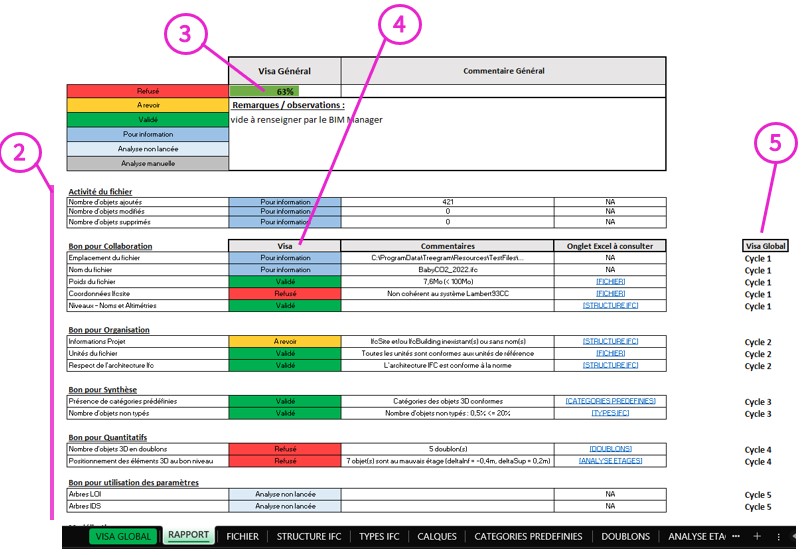

2 : L’onglet RAPPORT résume toutes les règles qui ont été vérifiées sur la maquette. Chaque ligne correspond à un critère de vérification.

3 : Une note globale est indiquée en en-tête, celle-ci est calculée en fonction des résultats des vérifications listées plus bas.

4 : La colonne Visa indique le statut de chaque ligne de vérification.

Celui-ci peut avoir par défaut 5 valeurs différentes :

5 : Le choix des Cycles permet de répercuter les différents % dans la page VISA GLOBAL.

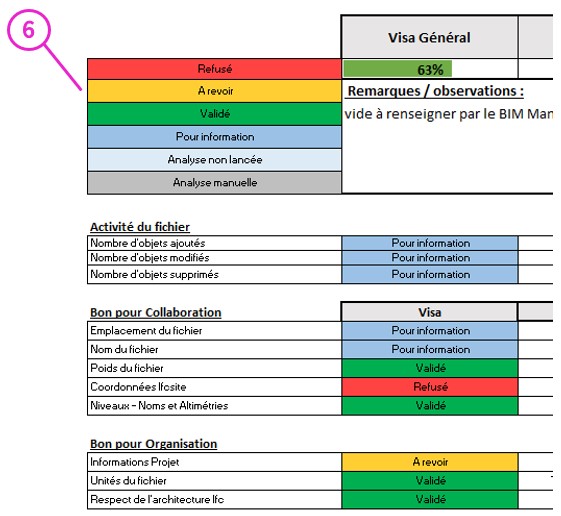

6 : Explications des différentes valeurs :

Validé : la règle est vérifiée automatiquement par l’audit et validé
A revoir / Refusé : la règle est vérifiée automatiquement par l’audit mais n’est pas validée
Pour information : ligne qui n’a pas de visa automatique associé, mais qui fait remonter une information sur la maquette, renseignée dans la colonne « Commentaires ».
Analyse non lancée : ligne associée à une règle qui existe mais qui n’a pas été lancée
Analyse manuelle : vérification à faire manuellement par l’utilisateur (en s’appuyant sur les données contenues dans les onglets détaillés)

L’utilisateur est libre de modifier le visa indiqué sur chacune des lignes pour correspondre au mieux à ses exigences.

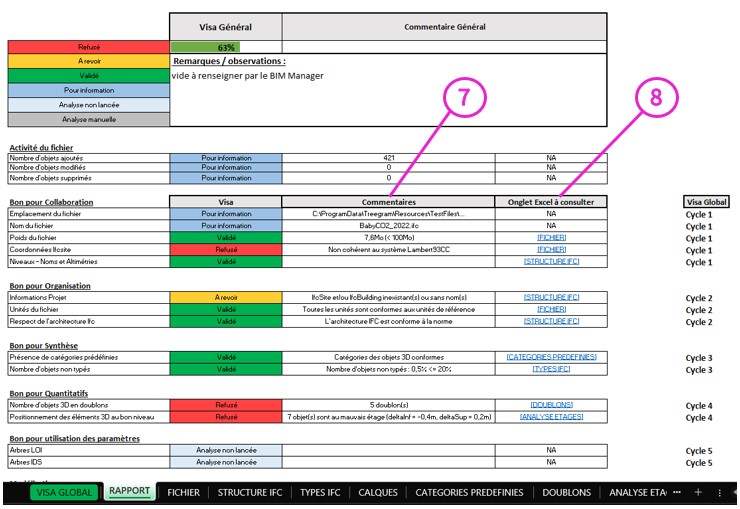

7 : La colonne Commentaires donne plus de précisions sur la vérification faite.

8 : Enfin, la dernière colonne indique l’onglet à consulter afin de consulter les données détaillées de l’analyse.
