Lancer des règles LOI avec le BIM Shaker

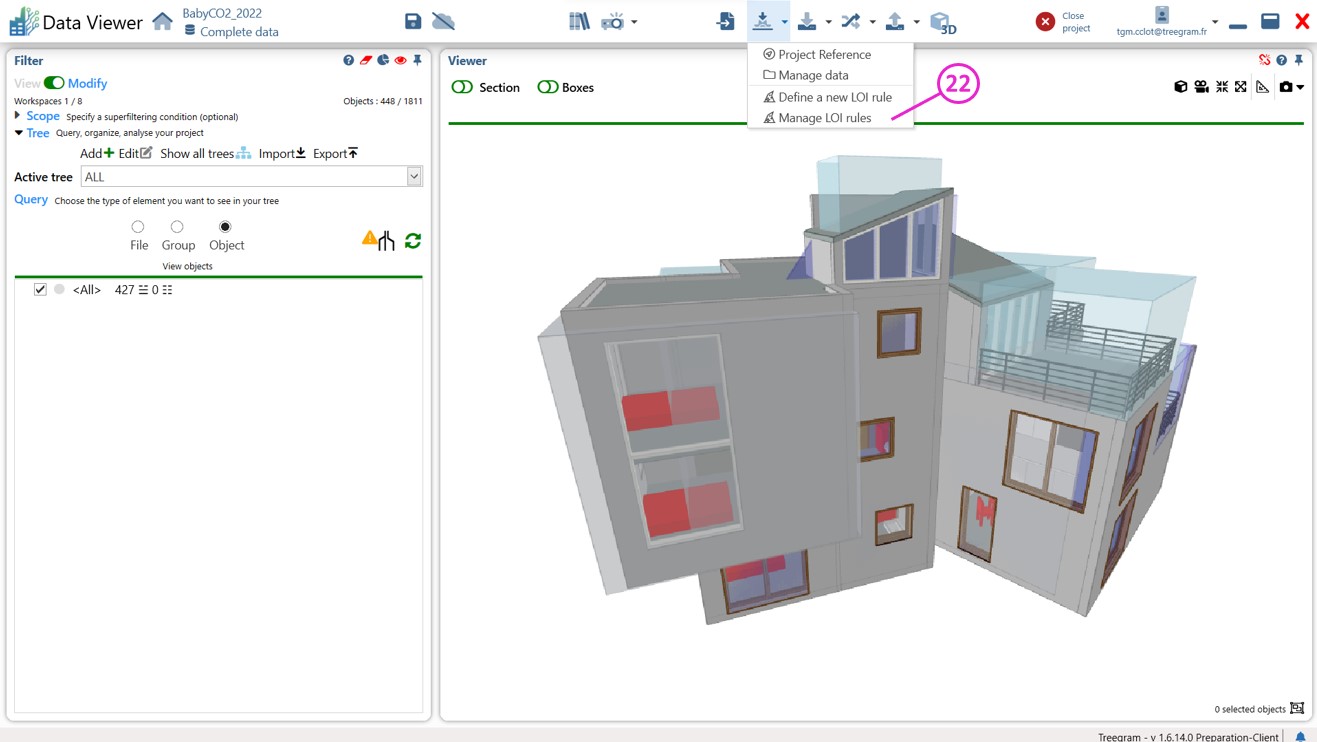

22  : Dans le menu Define, cliquer sur Manage LOI rules.

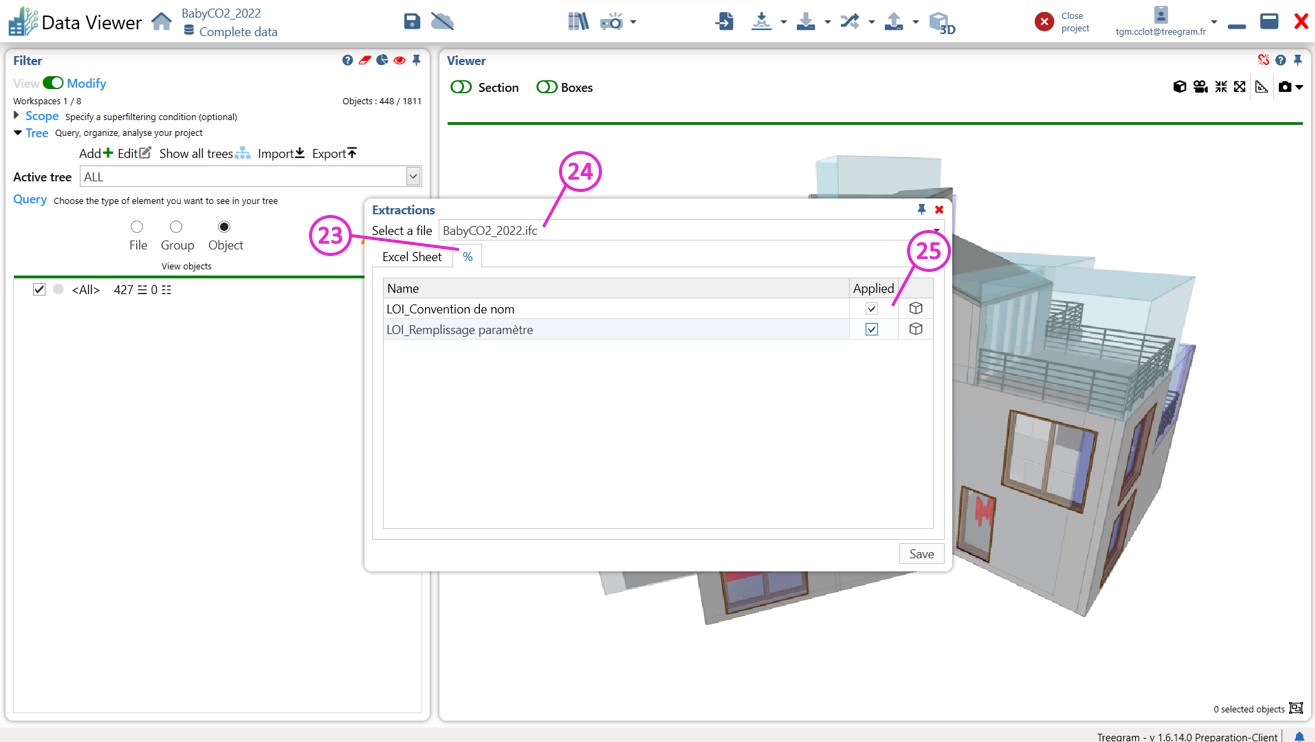

23  : Se rendre sur l’onglet %.

24  : Choisir le fichier dont l’audit est à configurer.

25  : Dans la liste de règles LOI proposée, cocher les règles LOI à appliquer pour l’audit du fichier.

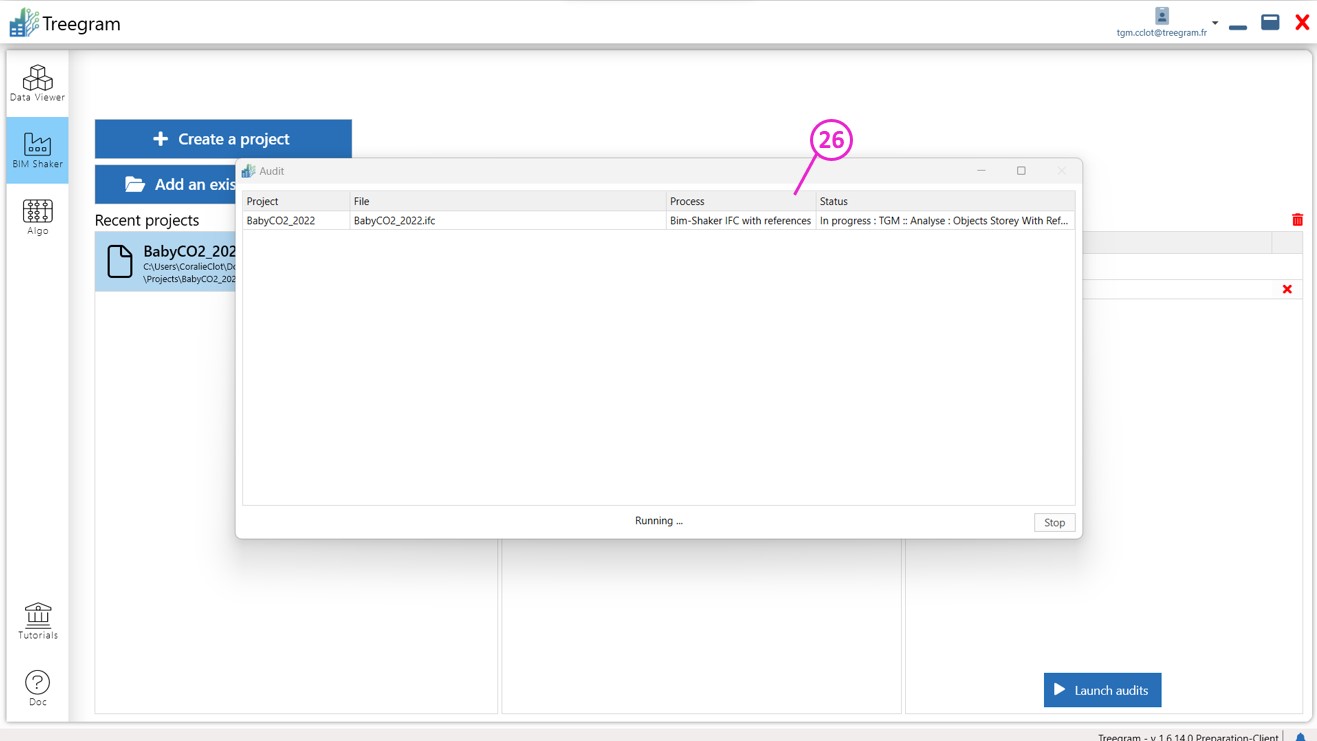

26  : Enregistrer et fermer le projet puis relancer le BIM Shaker.

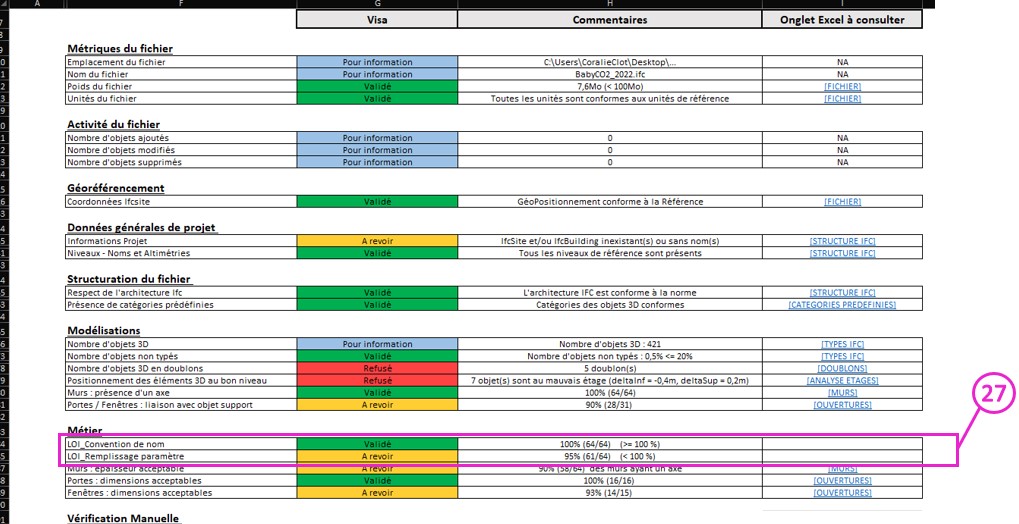

27  : Une nouvelle règle a été créé dans le rapport pour chacune des règles LOI appliquées au fichier.

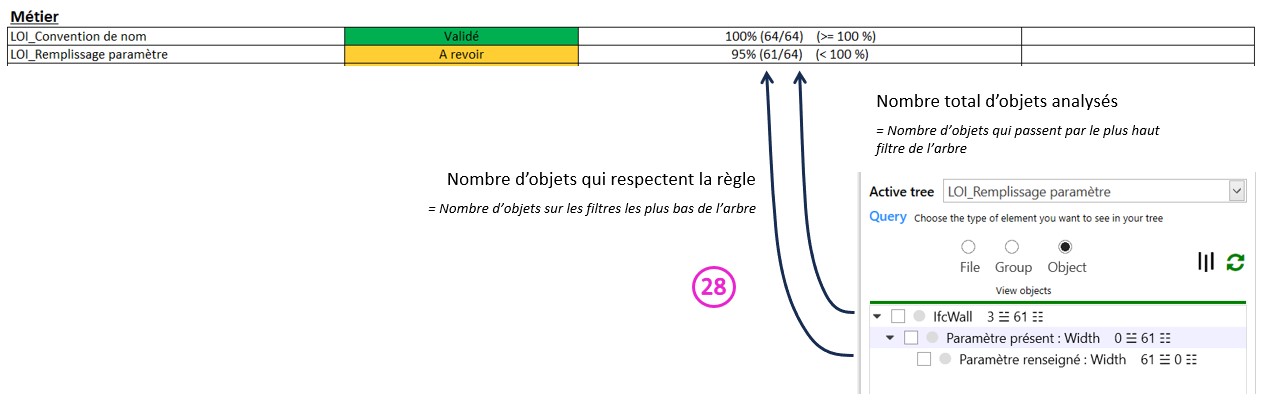

28  : Le résultat affiché suit le fonctionnement suivant :

Bonus : Création d'une vue à partir d'une règle personnalisée

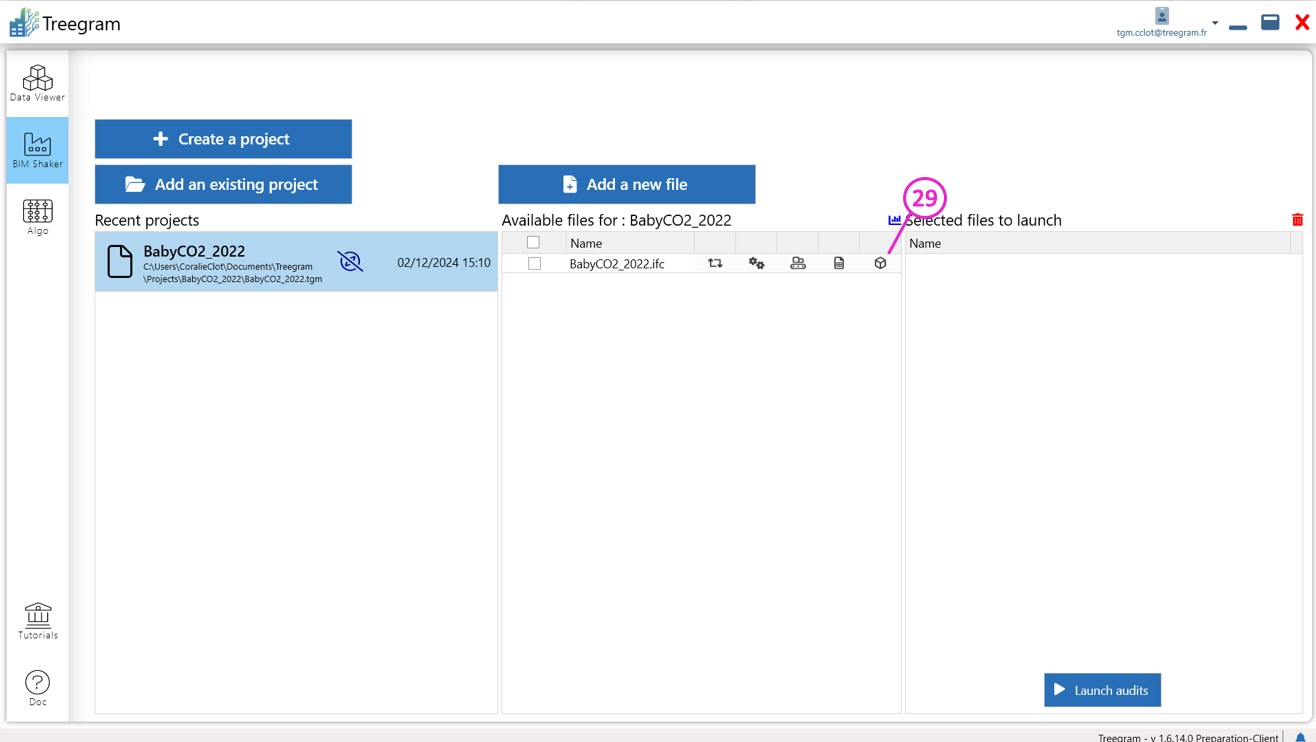

29  : Ouvrir le projet en mode File depuis le BIM Shaker.

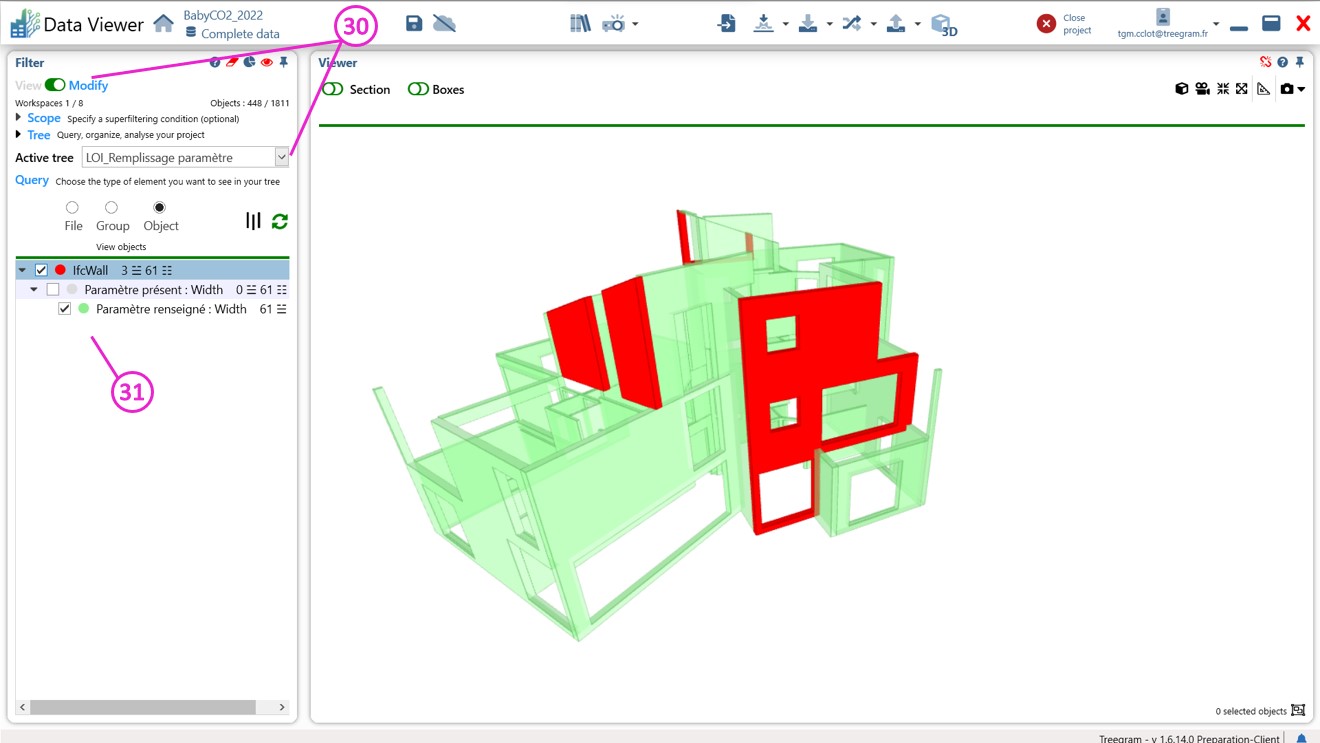

30  : Passer en mode Modify et sélectionner un des arbres LOI (ici l’exemple est fait avec l’arbre « LOI_Remplissage paramètre ».

31  : Affecter des couleurs et transparences aux nœuds afin de mettre en lumière le résultat (ici les murs qui n’ont pas d’épaisseur renseignée).

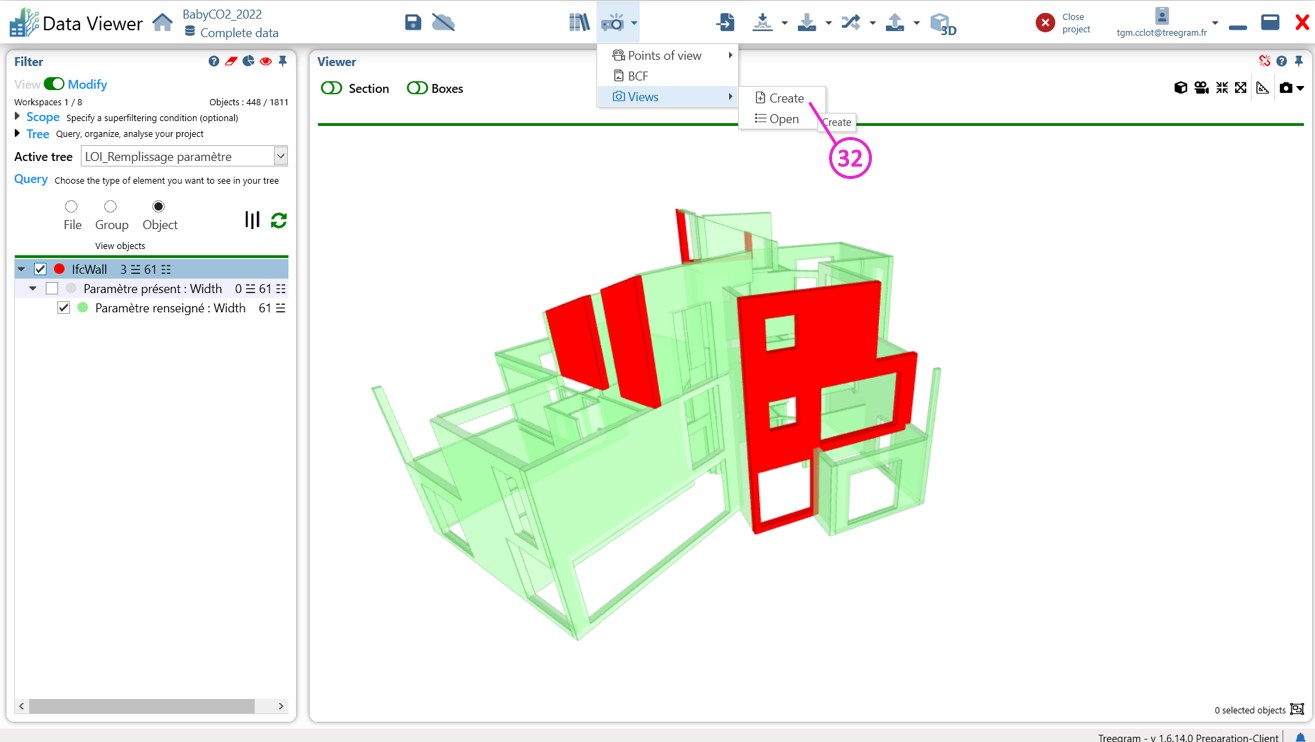

32  : Dans le menu Projector, cliquer sur Views, puis sur Create.

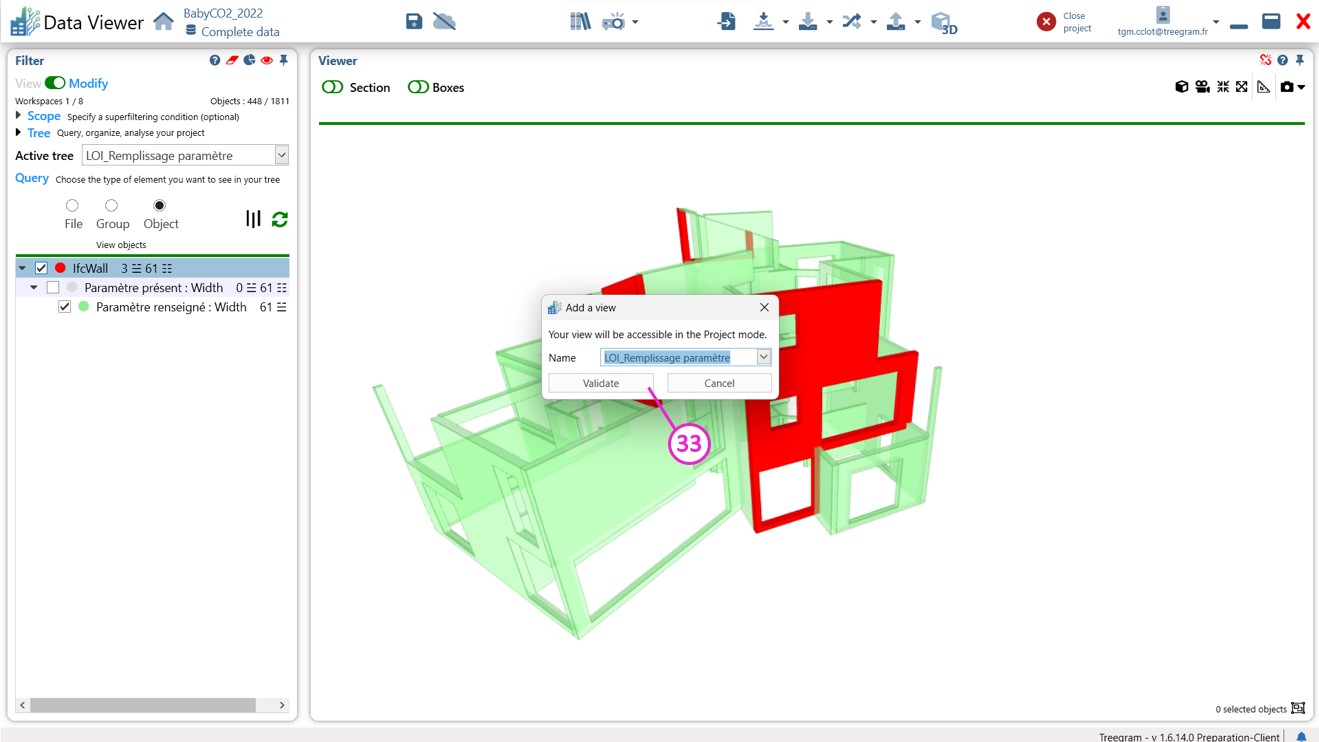

33  : Choisissez le nom de la vue à créer puis cliquer sur Validate.

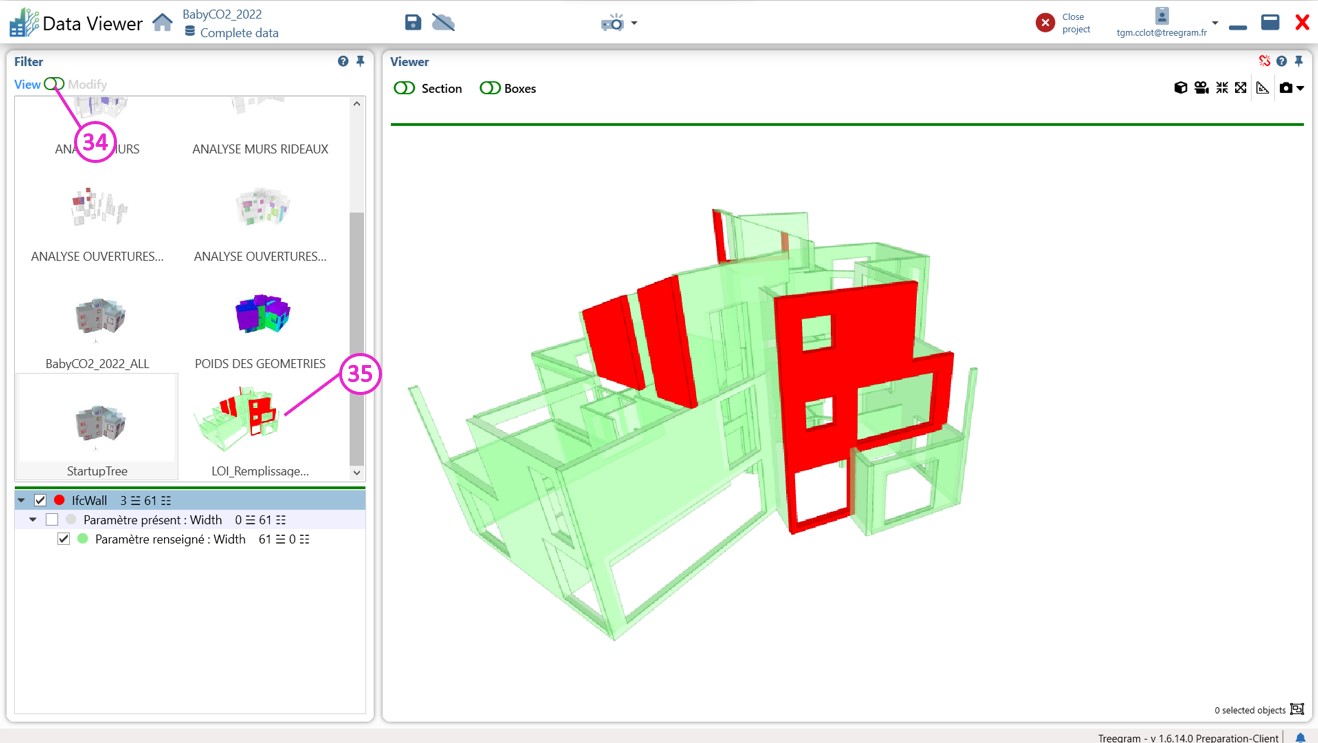

34  : Repasser en mode View.

35  : La vue ainsi créée est accessible dans les vues du fichier et pourra être revisualisée en un clic lors du prochain audit.
